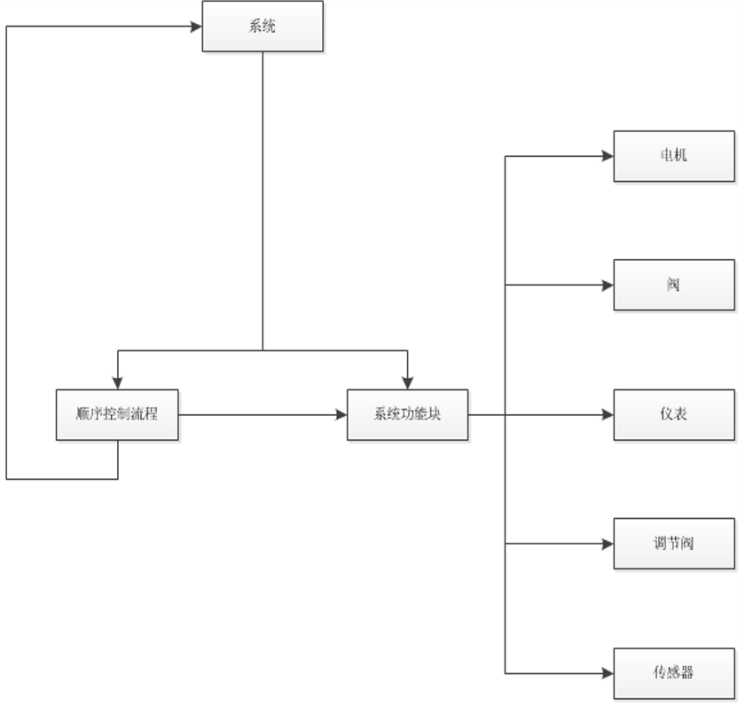

系统主要由顺序控制流程和系统功能块组成。
顺序控制流程主要是针对自动控制。
系统功能块主要是针对设备 进行架构的，比如：某系统含 有气动蝶阀（带反馈），直启 电机，VFD电机，过程仪表，调 节阀，传感器等。对于每个相 同类别的设备，设计每个设备 的功能块，该功能块中包括了， 手动/自动选择，手动控制，自 动控制，连锁条件，急停，维 修，模拟等功能信息。 4：顺序控制中主要调用功能块 中的变量，直接对功能块中自 动控制这块进行控制。不影响功能块中其他的控制方式。

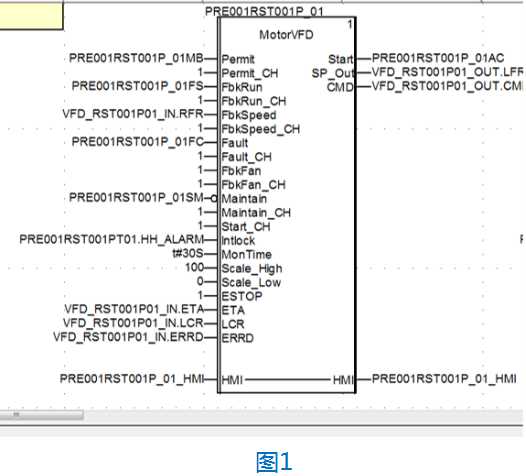

如图1所示，该功能块是VFD电机的功能块
管脚介绍
① Permit_CH 该管脚的目的是定义Permit 管脚是否有效
② Permit该管脚的目的是控制这个功能块是否可以运行的标志
③ Fbkrun 该管脚是定义电机启动反馈的标志
④ Fbkrun_CH 该管脚是定义Fbkrun功能是否有效
⑤ Fbkspeed 该管教是定义电机启动反馈的速度
⑥ Fault 该管脚是定义电机启动是否有故障
⑦ Fbkfan 该管教是定义电机的强冷风扇运行反馈的标志
⑧ Maintain 该管脚是定义电机的现场安全开关反馈的标志
⑨ Interlock 该管脚是定义电机的连锁条件
⑩ Montime 该管教是定义电机检测故障的时间
⑪ Scale_High 该管教是定义设定频率与给定值的比例MAX点
⑫ Scale_Low 该管教是定义设定频率与给定值的比例Min点
⑬ E-stop 该管脚是定义急停信号的反馈标志
⑭ ETA 该管教是定义PLC与变频器的通讯反馈字
⑮ LCR 该管脚是定义变频器运行频率的反馈值
⑯ ERRD 该管脚是定义变频器故障的反馈字
⑰ HMI 该管教是定义PLC与HMI的通讯字
⑱ START该管脚是定义变频器强制风冷的启动命令
⑲ SP_OUT该管脚是定义变频器的频率设定值
⑳ CMD该管脚是定义PLC与变频器的通讯命令字

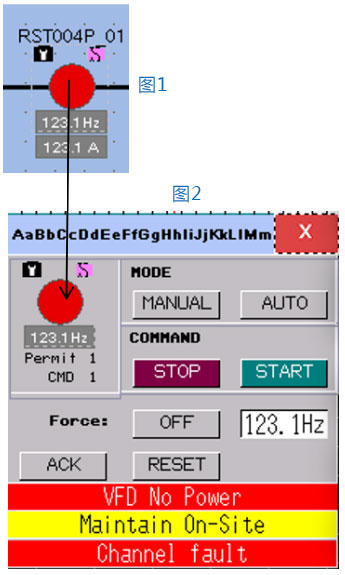

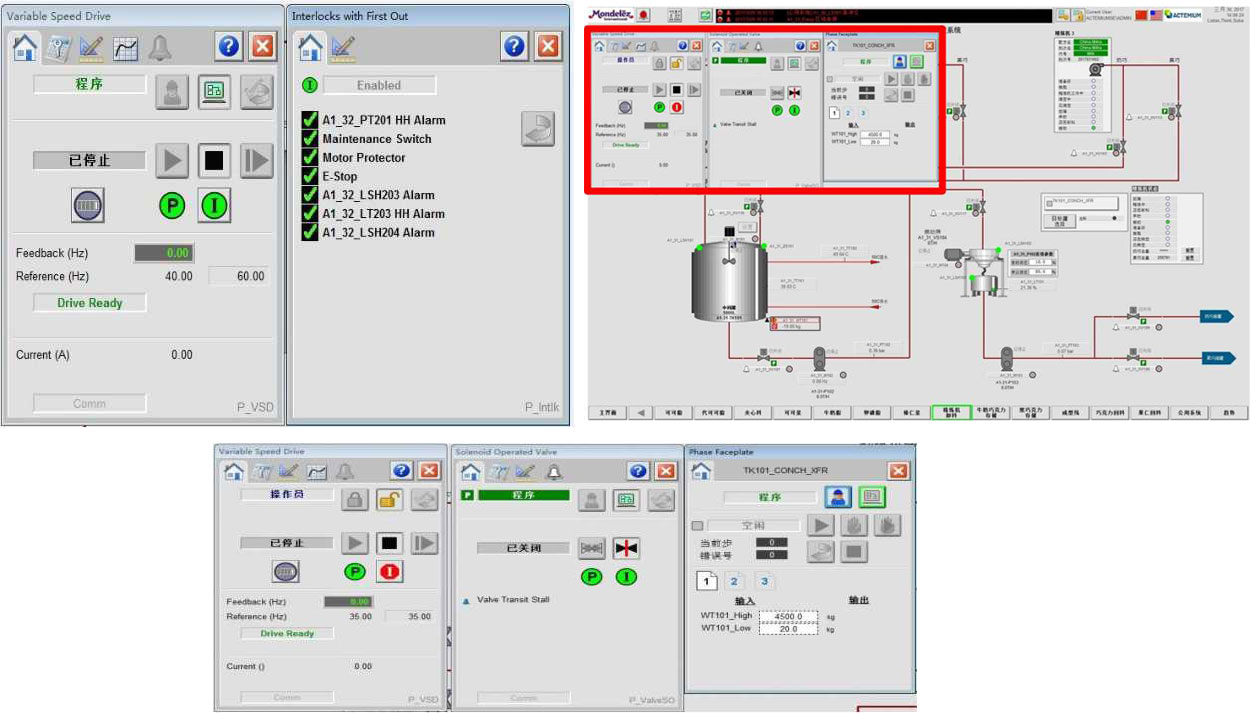

如图所示，这是提取的费列罗HMI画 面中的VFD的画面功能块。
图1中小块是流程图中的VFD电机显 示，在该块中可以显示电机处于哪儿种 状态，电机的反馈频率与反馈电流。
当按下该小块时，会弹出该电机的 详细设置界面。图2所示。
在图2中，我们可以设置该电机的自 动/手动状态。在COMMAND中，显示的是 手动状态下的命令按钮。Force中显示的是对该电机的强制频率 设置。或者是手动频率设定。自动频率 设定在自动功能参数中设定。
Reset 是故障复位按钮
ack 是故障确认按钮
在图2中下面三条信息显示的是该电 机的故障信息。
监控界面

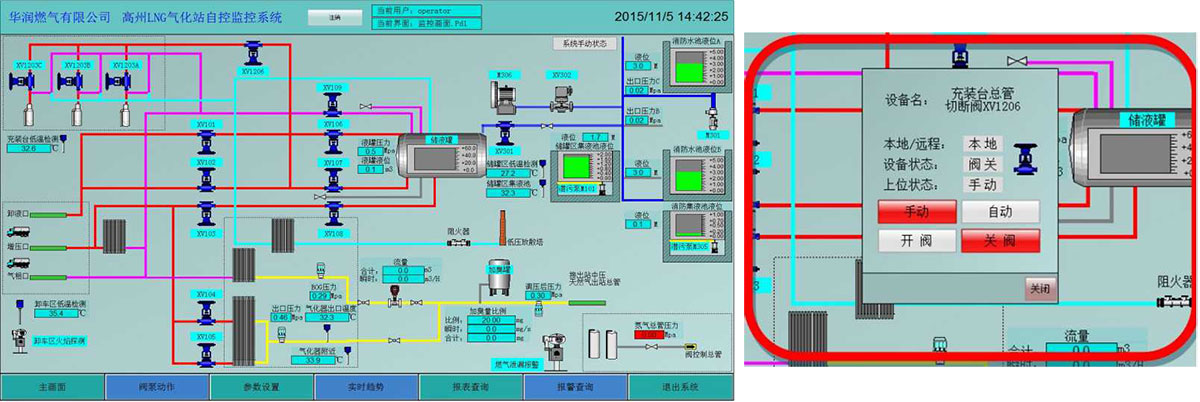

如图所示，此画面为天然气自动监控系统的主监控画面。在此界面中可以看到相应的仪表数据和阀/泵的开关状态。若仪表检测数据有报警，相应的报警数据会显示成红色。 在此界面中也可点击想要操作的阀和泵的图形，在弹出的对话框的来对该阀/泵进行相 应的操作。如下图的红色框内所示：
趋势画面

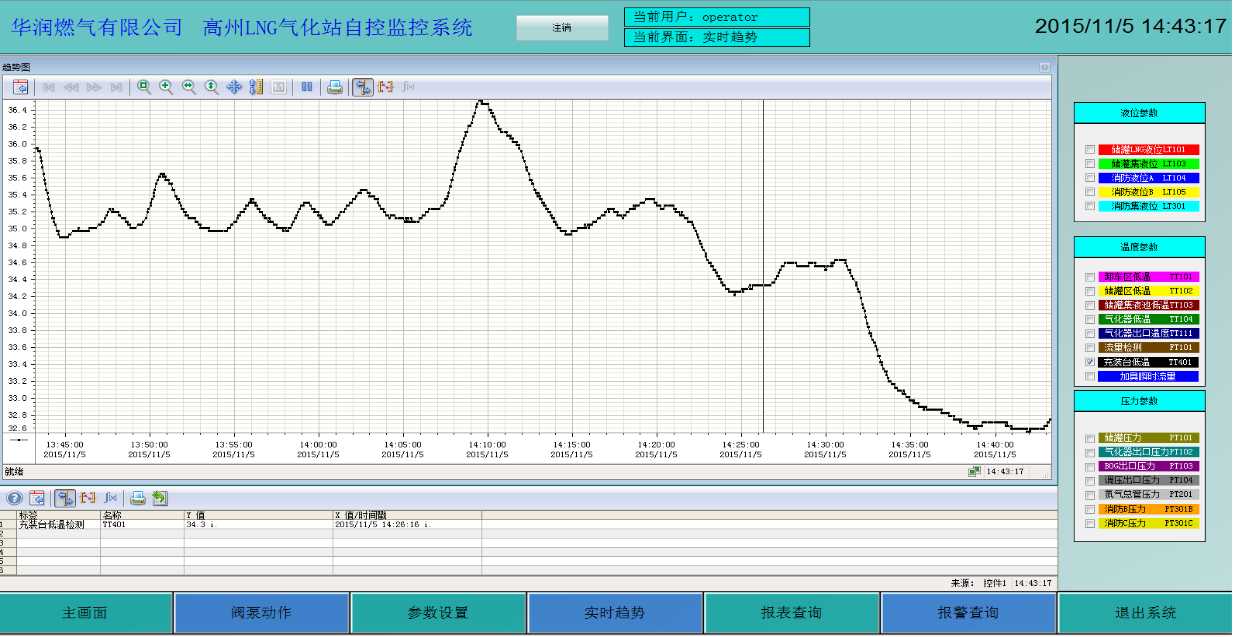

如图所示该界面为实时趋势状态，在本界面中左边为趋势显示的框图，右边为趋势选择的选择区。在此区中可以选择任意的数据趋势，当选择该数据时，该数据的趋势就会在趋势图中显示出来，反之则不会显示。
报表数据

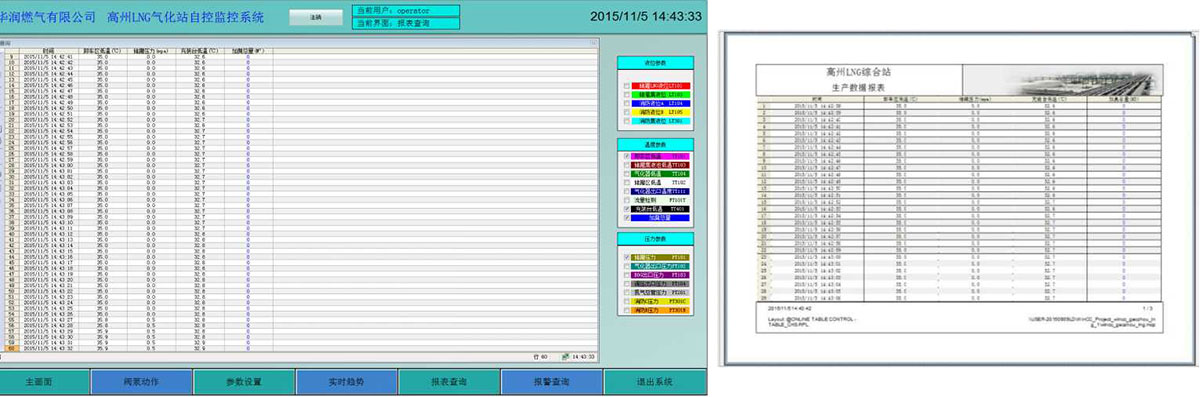

如图所示，此界面为报表查询界面。在本界面中左边为报表显示的框图，右边为报表选择的选择 区。在此区中可以选择任意的数据报表，当选择该数据时，该数据的报表就会在报表表格图中显示出来，反之则不会显示。
当按下打印按钮时，此系统中默认的打印机为PDF打印机，若需更换打印机则请在打印前，将需要用到的打印机设置成默认的打印机。下图就是PDF打印机打印出来的图。

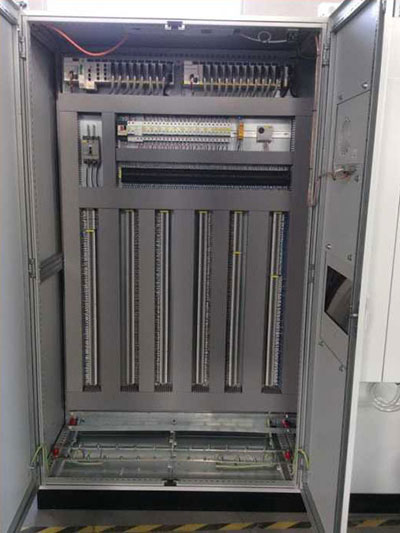

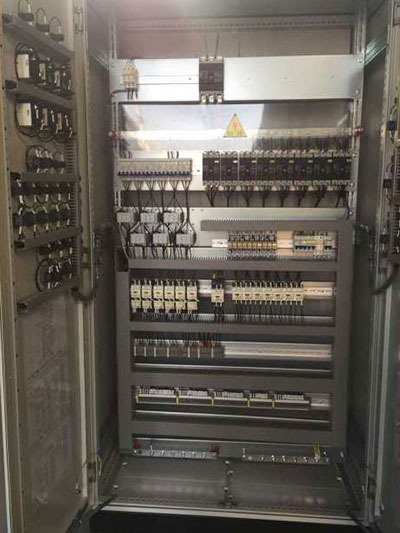

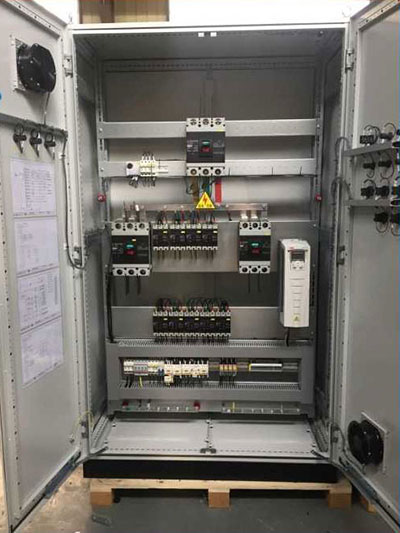

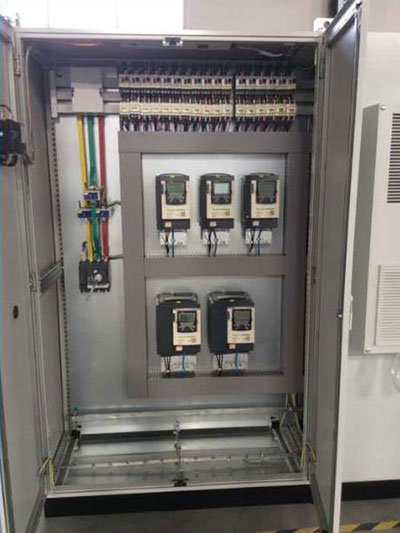

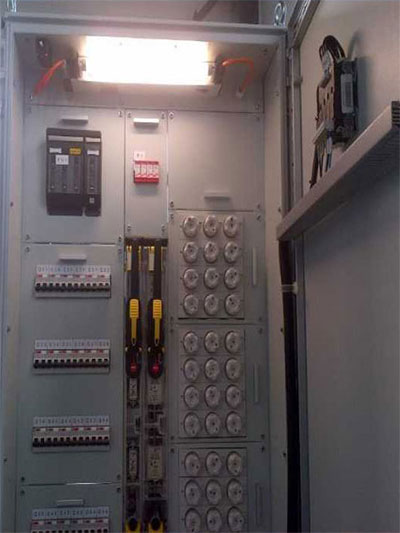

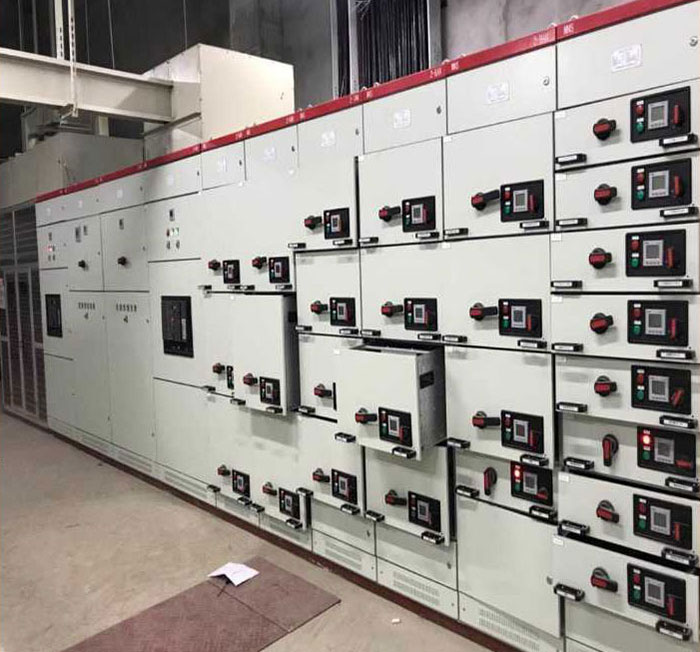

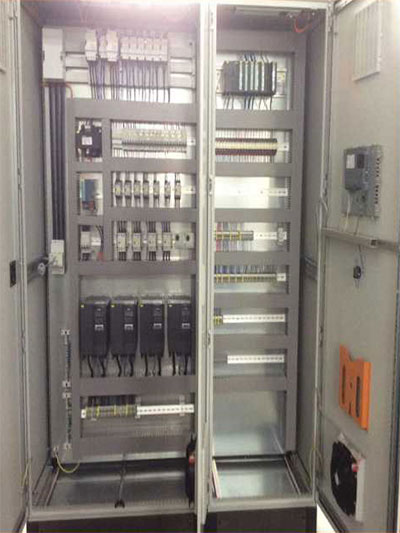

SCADA系统

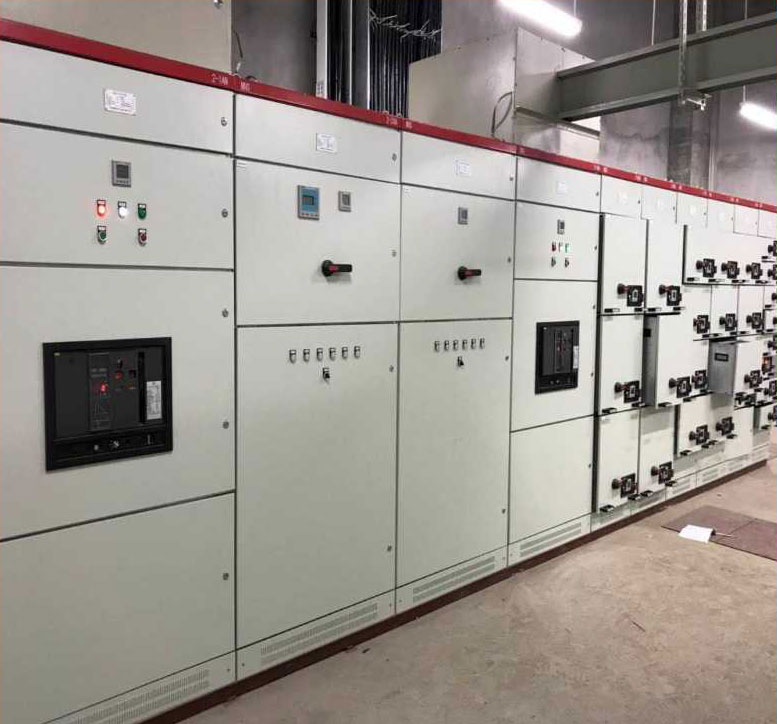

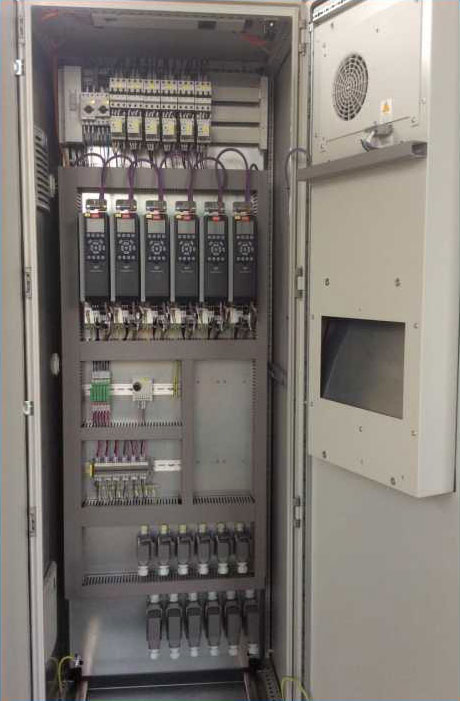

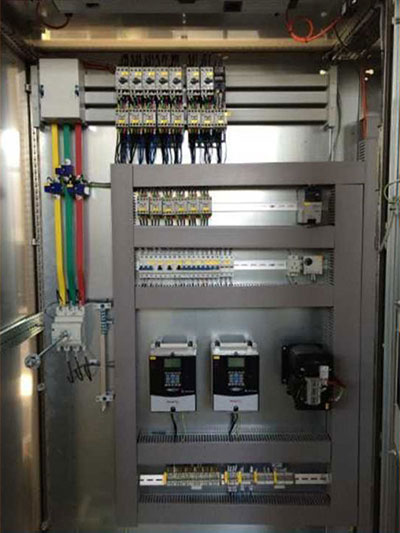

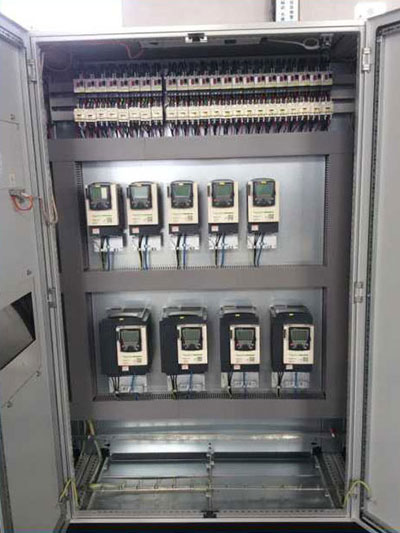

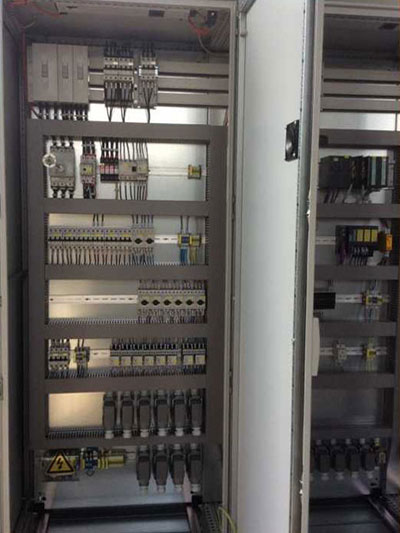

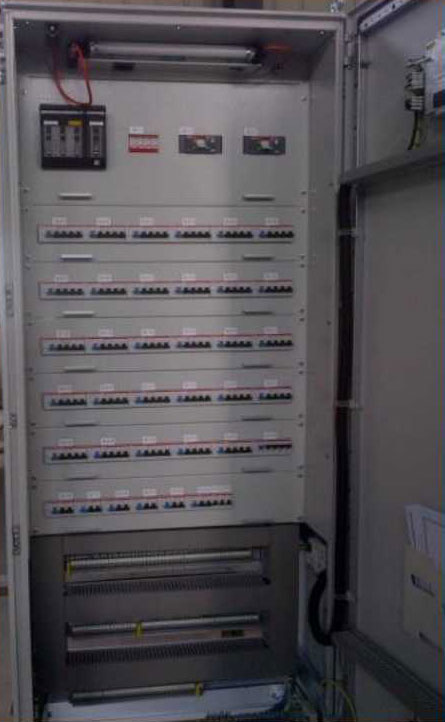

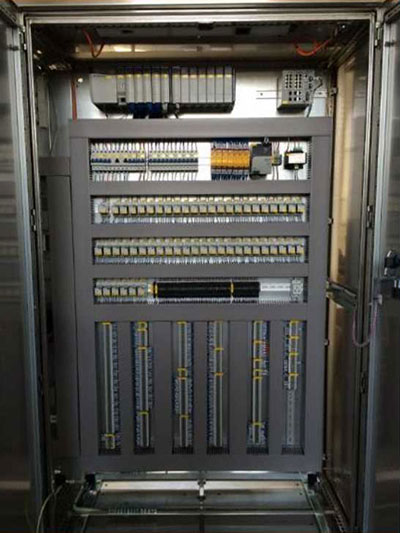

杭州费列罗项目是杭州费列罗公司的生产线的配料供给系统， 主要是给杭州费列罗浇筑线进行巧克力配料供给。

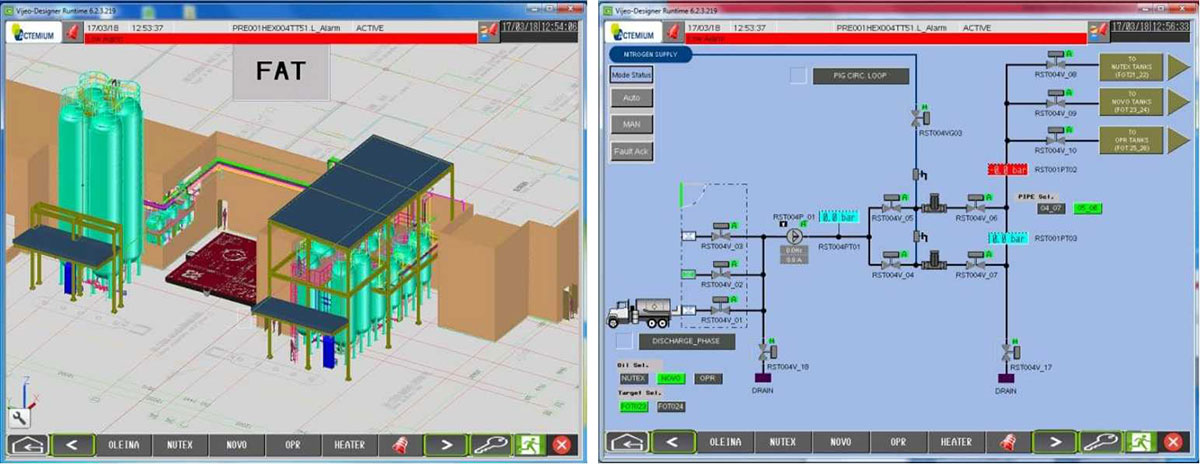

HMI界面

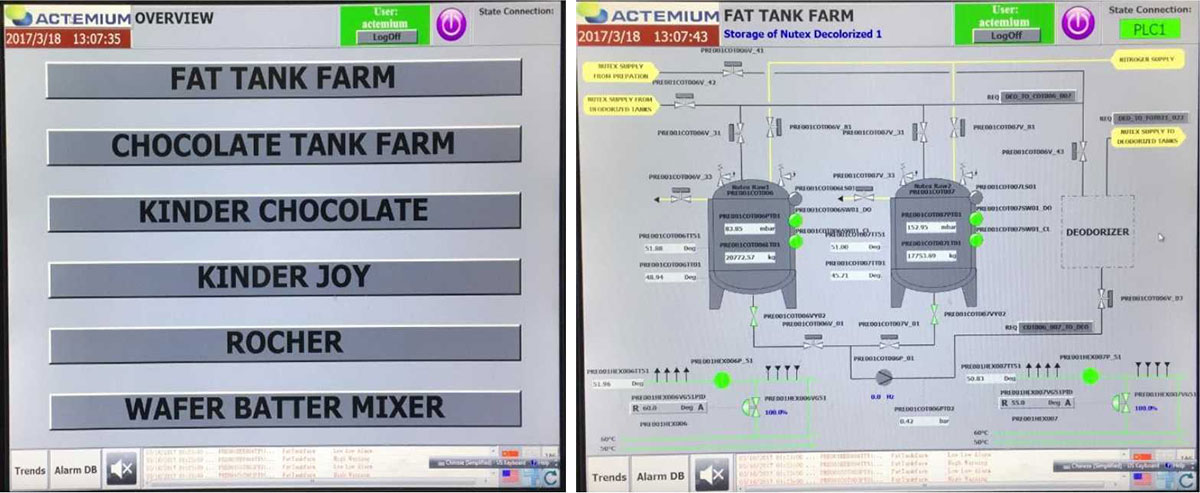

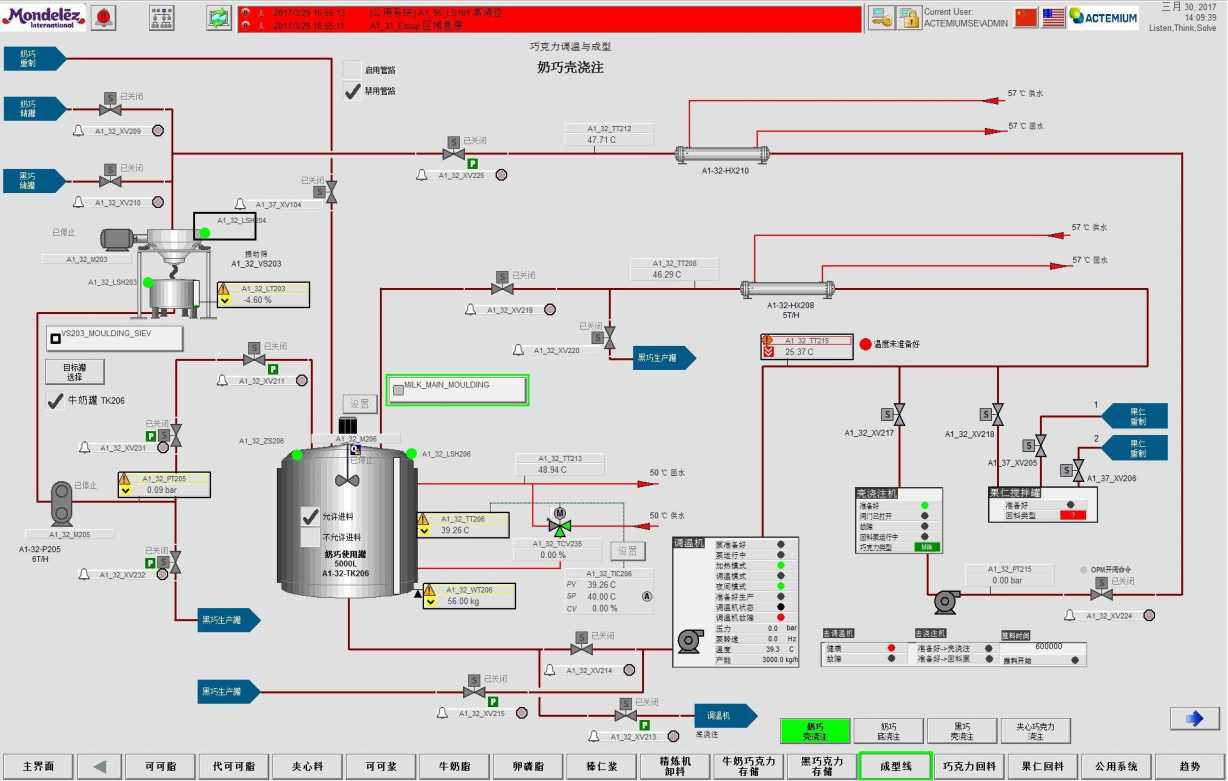

监控图
功能块图

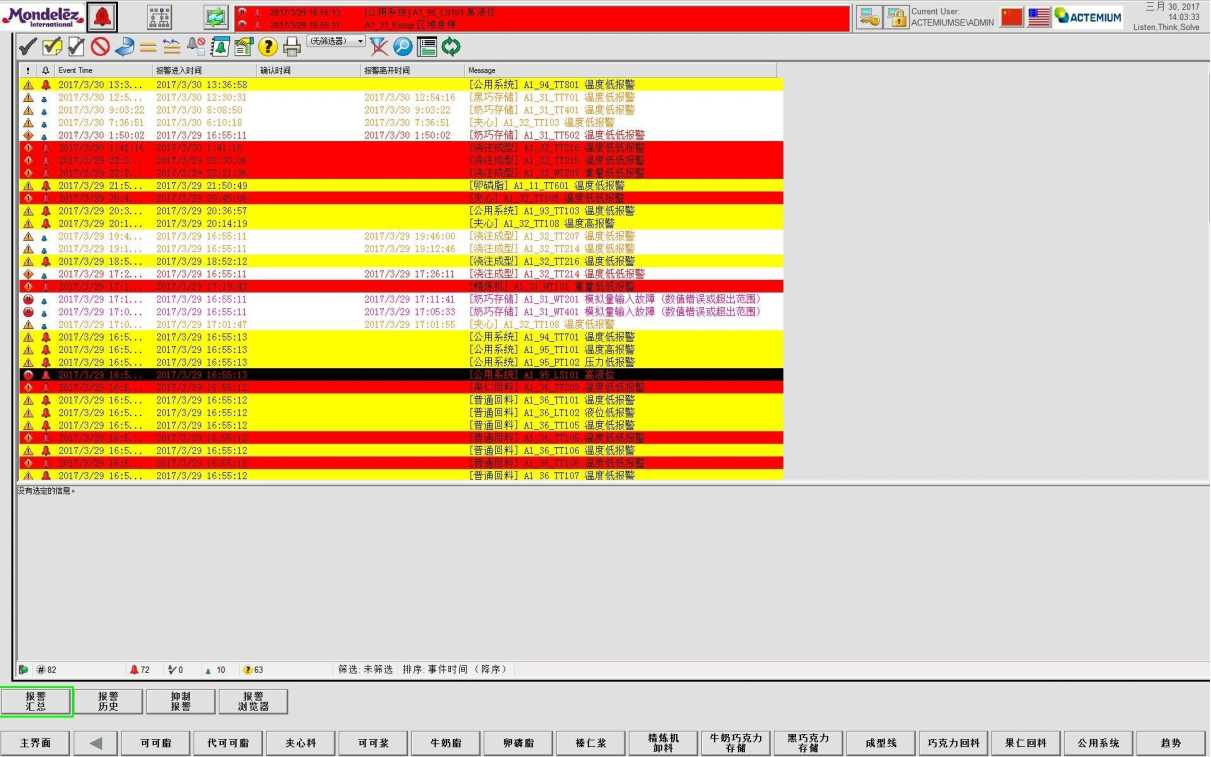

报警界面图

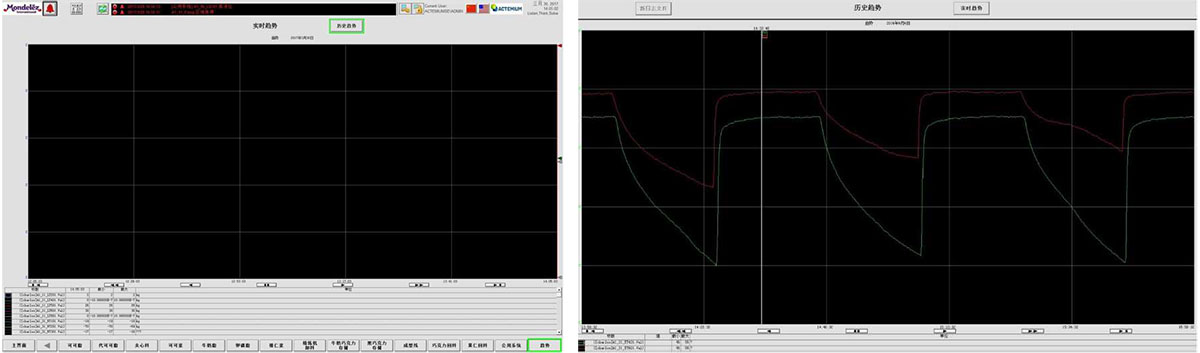

趋势界面

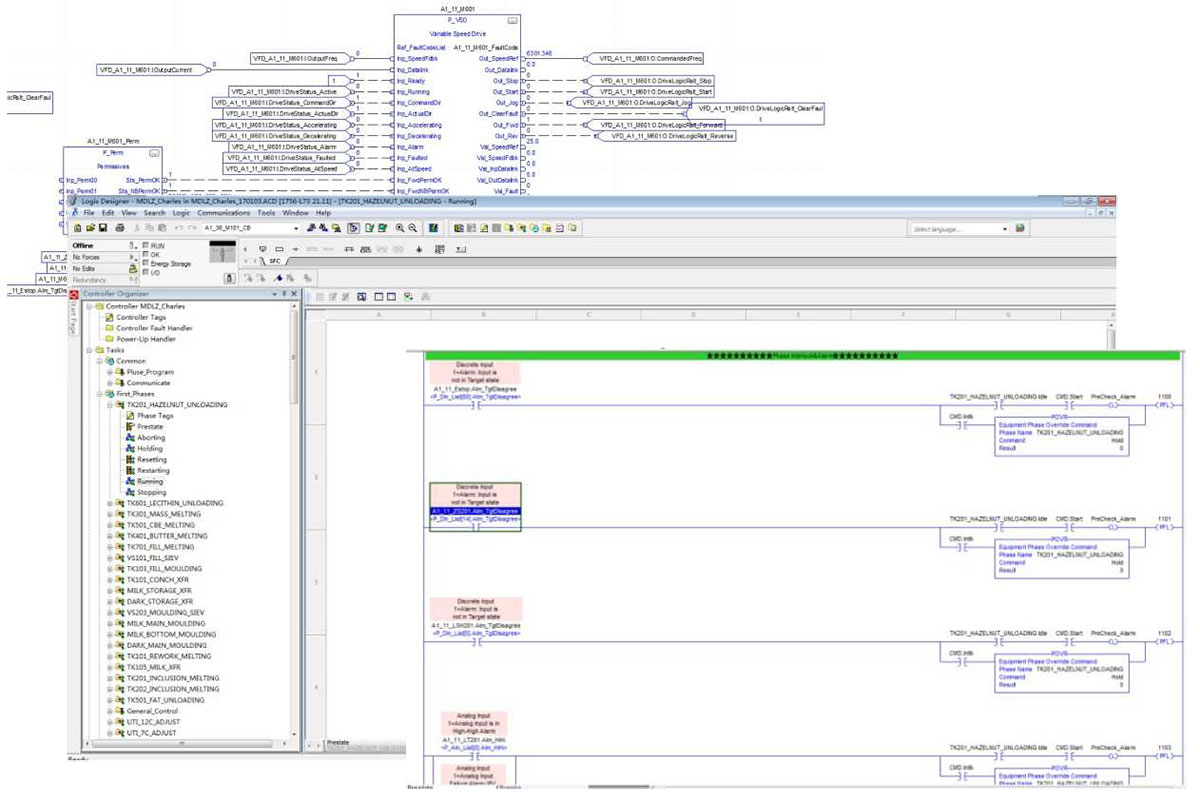

PLC程序图
