一、产品简介

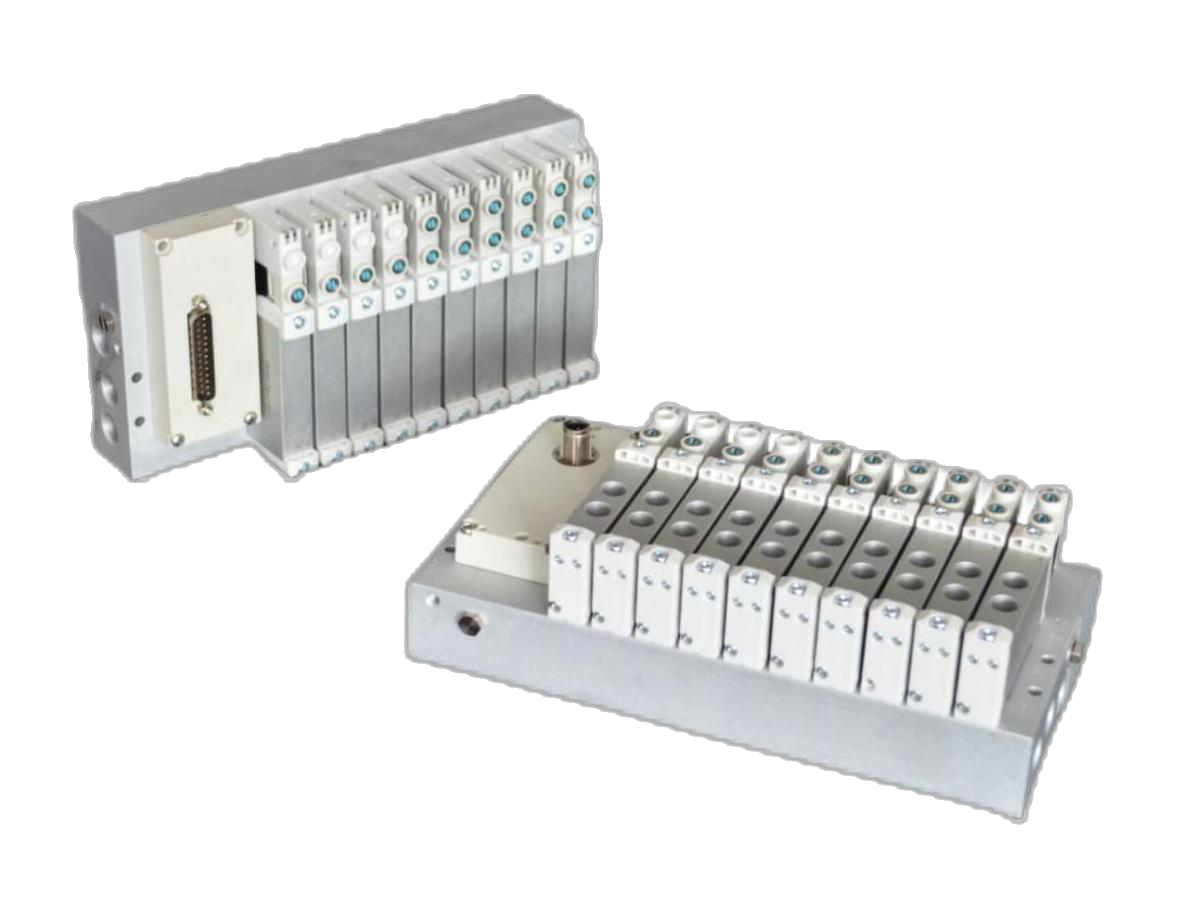

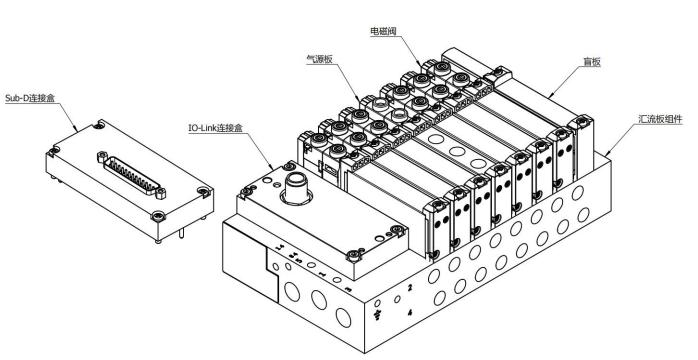

阀岛,Valve Terminal,是由多个电控阀构成的控制元器件,它集成了信号输入/输出及信号的控制,犹如一个控制岛屿。

阀岛是新一代气电一体化控制元器件,已从带多针接口的阀岛发展为带现场总线的阀岛,继而出现可编程阀岛及模块式阀岛。阀岛技术和现场总线技术相结合,不仅确保了 电控阀的布线容易,而且也大大地简化了复杂系统的调试、性能的检测和诊断及维护工作。借助现场总线高水平一体化的信息系统,使两者的优势得到充分发挥,具有广泛的应用前景。

二、产品类型

1、带多针接口的阀岛

2、带现场总线的阀岛

3、模块式阀岛

4、可编程阀岛


早期的阀岛仅仅是将几个电磁阀并联到了一个气动回路中,但它们在控制上每一个都需要单独的电气连线;之后发展出来的多针型阀岛,以模块化的系统结构实现了更为紧凑的空间布局,并且通过背板插槽将多个电磁阀的电气连线集成在了一个 D 型插口中。


不过尽管如此,用户在使用此类阀岛时,还是必须根据设计要求自行将控制器的输入/输出端口与来自阀岛的线缆进行连接,并且其工作量也会随着控制回路的复杂化而增加。而若要进一步简化自动化设备中气动产品的电气线路,就有必要使用到现场总线技术了。



三、工作原理

每个电磁阀上有一个手动开关,可以手动打开电磁阀。这个功能主要用于初期调试和故障检修。手动打开后,电磁阀将不受电控信号控制而成直通状态。正常时应该将手动开关至于自动位置,阀的开闭由电控信号控制。





三、工作原理

正常使用

电磁阀的控制一般通过来PLC完成。每一个电磁阀对应一个PLC的开关量输出点(DO)。DO点输出24V信号,DO模块上对应的输出点指示灯亮,电磁阀得电打开,电磁阀指示灯也点亮。这时,受电磁阀控制的气路接通,驱动相应的液控装置。上图是大庆ZJ30DB转盘位的阀岛控制箱端子接线图。端子分上、下两层,注意正确接线。

根据使用现场需要,阀岛箱内一般还有几个压力开关,压力开关内置一个常开或常闭无源触点。压力开关主要是检测相关气控装置,如盘刹、惯刹、离合器等气路回气压力,一旦装置动作,气路存在压力,压力开关动作,送出一个高电平信号,供PLC使用。

在使用和维护时,应该对照图纸和接线,知道每个电磁阀对应的PLC的DO点,以及每个电磁阀的功能。如果出现异常,可以先检查通讯是否正常,DO点是否有输出。如果PLC输出正常,检查电磁阀是否得电,如果电磁阀没有得电,可能是接线错误或松动,重新接上就可以了。如果接线正常,就应该考虑可能是气路或电磁阀本身的问题。手动打开电磁阀,看看气路是否接通,设备是否正常。如果还不正常,就通知用户检查气、液路。

如果通讯正常,但PLC没有输出,就需要检查相应的连锁关系,程序一般不会有问题,主要还是检查外围电路和相关设备的运行情况。


日常维护

PLC的程序一般不会有问题,主要还是在硬件的维护。如果出现通讯故障,首先应该了解CPU、ET2OO、中继器、通讯板、触摸屏的状态,检查总线连接器、通讯板上终端电阻的位置,然后检查通讯插头和屏蔽线。插头必须正确插接,插头内不能有线松脱、虚接,屏蔽层应该良好接地。还有是通讯设备的损坏,一般不太好判断。如果通讯线路正常,而且有一部分设备能连上,这时不能连上的设备就有可能是损坏的。可以更换一个同型号的通讯元件,看是否能恢复正常。有的时候,通讯正常,但一起动变频器,通讯就立即中断,这中情况可能是通讯干扰或某台变频器的通讯板损坏。可以先拔下这台变频器CBP2板上的通讯插头,内控启动变频器。如果通讯还中断,则可以考虑是通讯干扰;如果通讯恢复正常,则说明是这台变频器的通讯板损坏,可以更换一块,然后再试验通讯。
